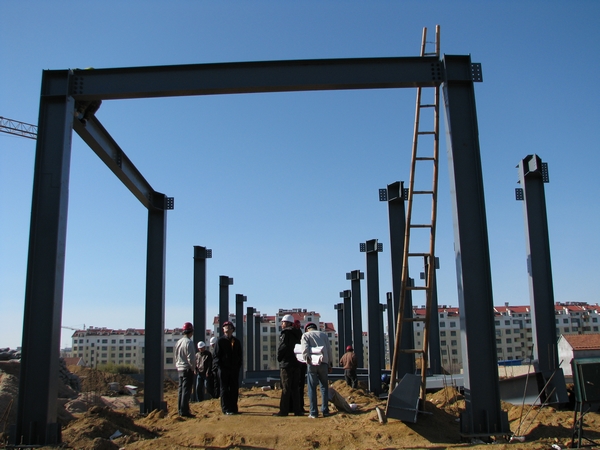

3.6 鋼柱安裝
3.6.1 鋼柱的種類：?jiǎn)螌?、多層鋼柱；有長、短鋼柱；斷面形式分有：口、工、O、Ⅱ、Ⅲ形。
3.6.2 吊點選擇　吊點的位置應根據鋼柱形狀、端面、長度、起重性能等情況確定。
1 一般鋼柱彈性和剛性都很好，吊點采用一點正吊，吊耳放在柱頂處，柱身垂直、易于對線校正。通過柱重心位置，受起重機臂桿長度限制，吊點也可放在柱長1/3處，吊點斜吊，由于鋼柱傾斜，對線校正較難。
2 對細長鋼柱，為防止鋼柱變形，可采用二點或三點
3 如果不采用焊接吊耳，直接在鋼柱本身用鋼絲繩綁扎時要注意兩點。其一：鋼柱（口、工型）四角做包角（用半圓鋼管內夾角鋼∟）以防止鋼絲繩刻斷；其二：在綁扎點處，為防止工字型鋼柱，局部受擠壓破壞，可加一加強肋板，吊裝格構柱，綁扎點處加支撐桿。
3.6.3 起吊方法　對重型工業廠房大型鋼柱又重又長，根據起重機配備和現場條件確定，可單機、二機、三機吊裝。
1 旋轉法：鋼柱運到現場，起重機邊起鉤邊回轉使柱子繞柱腳旋轉而將鋼柱吊起，見《手冊》P909頁圖9－60所示。
2 滑行法：?jiǎn)螜C(jī)或雙機抬吊鋼柱起重機只起鉤，使鋼柱腳滑行而將鋼柱吊起的方法，為減少鋼柱腳與地面的摩阻力，需在柱腳下鋪設滑行道。見《手冊》P909頁圖9－61所示。
3 遞送法：雙機或三機抬吊，為減少鋼柱腳與地面的摩阻力，其中一臺為副機吊點選在鋼柱下面，起吊柱時配合主機起鉤，隨著主機的起吊，副機要行走或回轉，在遞 送過程中，副機承擔了一部分荷重，將鋼柱腳遞送到基礎上面，副機摘鉤，卸去荷載，此刻主機滿載，將柱就位見《手冊》P909頁圖9－62所示。
4 雙機或多機抬吊注意事項：
1） 盡量選用同類型起重機。
2） 根據起重機能力，對起吊點進行荷載分配。
3） 各起重機的荷載不易超過其相應起重能力的80%。
4）多機抬吊，在操作過程中，要互相配合，動作協調,采用鐵扁擔起吊，盡量使鐵扁擔保持平衡，傾斜角度小，以防一臺起重機失重而使另一臺起重機超載，造成安全事故。
5） 信號指揮，分指揮必須聽從總指揮。
3.6.4 輕鋼結構鋼柱安裝
1 輕鋼結構一般指門式剛架柱居多，由于這種柱都是變截面的，柱根小，柱頂大，頭重腳輕，重心是偏心的，安裝固定后，為防止傾倒必要時加臨時支撐。
2 柱腳的錨栓應采用可靠方法定位，如見《手冊》P933頁圖9－89所示。除測量直角邊長外，還應測量對角線長度，在混凝土灌注前和灌注后鋼結構安裝前，均應對錨栓位置，確?；A(chǔ)的平面尺寸和標高符合設計尺寸要求。
3 標高調整，縱橫十字線、垂直度及安裝方法，參照一般鋼柱安裝工藝。
4 門式剛架輕型房屋鋼結構的安裝允許偏差，可按國家標準《鋼結構工程施工質量驗收規范》GB50205—2001的有關規定執行。
3.6.5 鋼柱校正　包括柱基標高調整，對準縱橫十字線，柱身垂偏。
1 單層結構鋼柱校正
1）柱基標高調整。根據鋼柱實際長度，柱底平整度，鋼牛腿頂部距柱底部距離，重點要保證鋼牛腿頂部標高值，來決定基礎標高的調整系數。
具 體做法有：首層柱安裝時，可在柱子底板下的地腳螺栓上加一個調整螺母，螺母上表面的標高調整到與柱底板標高齊平，放上柱子后，利用底版下的螺母控制柱子的 標高，精度可達±1mm以內。柱子底版下預留的空隙，可以用無收縮砂漿以捻漿法填實。使用這種方法時，對地腳螺栓的強度和剛度應進行計算。
2）縱橫十字線：鋼柱底部制作時，在柱底板側面，用鋼沖打出互相垂直的四個面，每個面一個點，用三個點與基礎面十字線對準即可，爭取達到點線重合，如有偏差可借線。
　　對線方法；起重機不脫鉤的情況下，將三面線對準緩慢降落至標高位置。為防止預埋螺栓與柱底版螺孔有偏差，設計時考慮偏差數值，適當將螺孔加大，上壓蓋板焊接解決。
3） 柱身垂偏校正：采用纜繩校正方法，用兩臺呈90o的經緯儀找垂直，在校正過程中不斷調整柱底版下螺母，直至校正完畢，將柱底版上面的2個螺母擰上，纜繩松 開不受力，柱身呈自由狀態，再用經緯儀復核，如有偏差，調整下螺母，無誤，將上螺母擰緊。地腳螺栓的緊固力一般有設計規定，地腳螺栓緊固力見表１。地腳螺 栓螺母一般可用雙螺母，也可在螺母擰緊后，將螺母與螺桿焊實。
表１ 地腳螺栓緊固力　　　
地腳螺栓直徑 緊固軸力（KN）
30 60
36 90
42 150
48 160
56 240
64 300
2 高層及超高層鋼結構鋼柱校正：主要是控制鋼柱的水平標高，十字軸線位置和垂直度。測量是安裝的關鍵工序。
（1）柱基標高的調整，首層柱垂偏校正，與單層鋼結構鋼柱校正方法相同。不同點是高層及超高層鋼結構，地下室部分鋼都是勁性鋼柱，鋼柱的周圍都布滿了鋼筋，調整標高，對線找垂直，都要適當?shù)貙摻钍崂黹_，才能進行工作。
（２） 頂標高調整和其他節框架鋼柱標高控制可以用兩種方法：一是按相對標高安裝，另一種按設計標高安裝，通常按相對標高安裝。鋼柱吊裝就位后，用大六角高強度螺 栓固定連接，即上下耳板，不加緊，通過起重機起吊，撬棍微調柱間間隙。量取上下柱頂預先標定標高值，符合要求后打入鋼鍥、點焊限制鋼柱下落，考慮到焊縫收 縮及壓縮變形，標高偏差調整至5mm以內。柱子安裝后在柱頂安置水平儀，測相對標高，取得合理值為零點，以零點為標準進行換算各柱頂線，安裝中以線控制， 將標高測量結果與下節柱頂預檢長度對比進行綜合處理。超過5mm對柱頂標高作調整，調整方法是采用填塞一定厚度的低碳鋼鋼板。
（3）第二節柱縱橫十字線校正。為上下柱不出現錯口，盡量做到上下柱十字線重合，如有偏差，在柱柱的連接耳板的不同側面夾入墊板（墊板厚度0.5－1.0mm）擰緊大六角螺栓，鋼柱的十字線偏差每次調整3mm以內，若偏差過大分2～3次調整。
注意：每一節柱子的定位軸線決不允許使用下一節柱子的定位軸線，應從地面控制軸線引到高空，以保證每節柱子安裝正確無誤，避免產生過大的積累偏差。
（4）第二節鋼柱垂偏校正：鋼柱校正重點對鋼柱有關尺寸預檢，影響垂直因素的預先控制。可采取預留偏差值等方法。標準柱的垂直校正可采用三臺經緯儀對鋼柱及鋼梁安裝跟蹤觀測。鋼柱垂直度校正可分兩步。
A 第一步，采用無纜風校正，在鋼柱偏斜方向的一側打入鋼鍥或頂升千斤頂，見《手冊》P912頁圖9－64所示。在保證單節柱垂直度不超過的前提下，將柱頂軸線偏移控制到零，最后擰緊臨時連接耳板的大六角高強度螺栓至額定扭距值。
注意：將臨時連接耳板的螺栓孔應比螺栓直徑大4.0mm，利用螺栓孔擴大足夠的余量調節鋼柱制造誤差－1～＋5mm。
B 第二步將標準框架體的梁安裝上，先安上層梁，再安中、下層梁，安梁過程會對柱垂直度有影響，可采用鋼絲繩纜索（只適宜向跨內柱）、千斤頂、鋼鍥和手拉葫蘆 進行，如見《手冊》P913頁圖9－65所示。其他框架柱依標準框架體向四周發展，其做法與上同。焊縫的橫向收縮值可參見《手冊》P913頁表9－59所 示。　
3 單層、多層鋼柱外形尺寸的允許偏差可參見《手冊》P313頁表4－179表4－180所示。
3.7 鋼屋架的安裝
3.7.1 鋼屋架的側向剛度較差，安裝前需要加固。單機吊（一點或２～３～４點加鐵扁擔辦法）常加固下弦。雙機抬吊應加固上弦。
3.7.2 屋架的綁扎點，必須綁扎在屋架節點上，以防構件在吊點處產生彎曲變形。
3.7.3 第一榀屋架起吊就位后，應在屋架兩側設纜風固定。如果端部有擋風柱校正后可與擋風柱固定。第二榀屋架起吊就位后，每坡用一個屋架調整器，進行屋架垂直度校 正，固定兩端支座處，螺栓固定或焊接　→　安裝垂直支撐　→ 水平支撐　→　檢查無誤，成為樣板間，以次類推。
3.7.4 為減少高空作業，提高生產效率，可在地面上將天窗架預先拼裝在屋架上，并將吊索兩面綁扎，把天窗架夾在中間，以保證整體安裝的穩定，見《手冊》P914頁圖9－66、9－67所示。
3.7.5 鋼屋架垂直度校正方法：在屋架下弦一側拉一根通長鋼絲，同時在屋架上弦中心線反出一個同等距離的標尺，用線錘校正，也可用一臺經緯儀，放在柱頂一側，與軸 線平移a距離，在對面柱子上同樣有一距離為a的點，從屋架中線處用標尺挑出a距離，三點在一條線上，即可使屋架垂直，見《手冊》P914頁圖9－67所 示。將線錘和通長鋼絲換成經緯儀即可。
