管桁架鋼結構工程吊裝方法

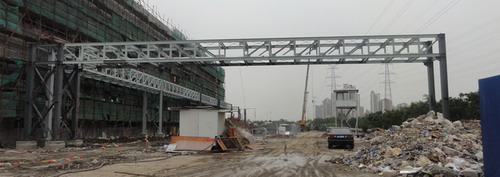

2.1 管桁架：
最大桁架外形尺寸：35600mm×3000mm，重量34.037t。所以采取分段加工（三段）、分段吊裝、空中拼接的方法。
2.2 屋面門式管桁架：
最大屋面鋼架外形尺寸：27500mm×12700mm，重量16.606t。所以采取分段加工（三段）、現場拼裝、整體一次吊裝的方法。
 管桁架吊點選擇
       管桁架采用四吊點起吊，由于需計算出管桁架不同吊點下的能量，在ANSYS有限元軟件中，設置管桁架構件的單元類型為beam4。
吊點布置在上弦，以管桁架折現為界，將上弦節點分成兩組，管桁架左側為一組，管桁架右側為一組，共計100種組合計算。在ANSYS有限元軟件中參數化分析，結果如下圖2所示。

三、管桁架吊裝驗算
      采用上文求得的最佳吊點，在ANSYS有限元軟件中建立管桁架起吊驗算計算模型，在計算模型中桿件采用Link8空間桿單元模擬，吊索采用只受拉不受壓的Link10單元模擬，節點引起的結構自重1.1倍增大系數，并考慮1.3倍動力系數。
管 桁架吊裝單元最大拉應力出現在腹桿上，應力值為22.5N/mm2，小于鋼材抗拉強度設計值310N/mm2；桿件最大壓應力出現在腹桿上，應力值為 21.1N/ mm2，小于鋼材抗壓強度設計值310N/mm2。桿件最大軸壓力計算值為116.5 N/ mm2，小于所有類型桿件的穩定承載力最不利設計值。管桁架吊裝的最大豎向位移出現在下弦桿跨中節點，位移值為30.1mm,小于結構允許的最大撓度，及 跨度的1/400（106.9mm）。
四、結論
      通過應用應變能方法對天津市某體育場鋼結構施工管桁架吊裝吊點的選擇，并驗算其強度、穩定性和撓度，可得出以下結論：
      (1)在ANSYS有限元軟件中，應用參數化語言可以快速得到管桁架吊裝的最佳吊點，比傳統的吊點選擇方法更為科學、合理；
      (2)建立模型驗算管桁架的吊裝，構件的強度、穩定性，管桁架的撓度均符合要求；
      (3)可以在管桁架吊裝吊點選擇上推廣該方法。
